BUSINESS 事業・技術紹介 地盤補強／工法紹介

スリーエスG工法・スリーエスG-cube工法

従来のセメント系固化材スラリーを用いた機械攪拌式深層混合処理工法の施工方法に、新技術として、セメントミルクの吐出口を攪拌翼の上下に取り付け、掘削時には下吐出口から、引上時には上吐出口からスラリーを噴射させることで攪拌効率を最大限に高め、強度のバラツキの少ない高品質の改良体造成を可能にしました。スリーエスG工法・スリーエスG-cube工法は、戸建住宅・建築・土木構造物の基礎補強をはじめとする多くの用途に適用可能です。

スリーエスG工法の特徴

建築物(工場、店舗、中層マンション、擁壁下、重量構造物など)一般建築物の基礎に最適です。

  • 1. さまざまな改良形式に適用可能

    目的に応じて杭形式（杭配置、接円配置、ラップ配置）、ブロック形式、壁形式などのさまざまな改良形式の選定が可能です。

  • 2. 多様な土質に適用可能

    専用特殊攪拌翼の利用により攪拌効率が高く、品質の安定したコラムが築造可能であるため、砂質土、粘性土、ローム地盤のすべてに適用できます。

  • 3. 施工管理が確実

    施工管理項目は管理計により自動記録されるので施工管理が容易で確実です。

  • 4. 多様な現場に対応可能

    小型、中型施工機が選択できるとともにプラント設備も小型タイプが選択できるため、狭小地や搬入路、敷地条件に合わせた対応が可能です。

  • 5. 発生残土が少ない

    原位置土と固化材スラリーを攪拌混合する工法のため、発生する残土が少なく処分も容易です。

  • 6. 周辺環境への影響は最小限

    低騒音・低振動工法のため、周辺への影響は最小限に抑えられます。

スリーエスG-cube工法の特徴

小規模物件（※1）の基礎に最適

※1 地上階3階以下、建物高さ13m以下、軒高9m以下、延べ床面積500m²以下

  • 1. 経済性と高品質を追求

    新技術を導入し工期短縮や品質管理試験を簡単な手法でシステム化した結果、ローコストにもかかわらず高品質が実現可能となりました。

  • 2. 工期短縮

    [前段取りから報告書提出まで]
    事前配合試験、ボーリング調査、ボーリングコア試験が基本的に不要となり圧縮強度試験も通常28日が7日強度で評価ができることから大幅な工期短縮が可能となりました。

  • 3. 高品質

    [設計基準強度と変動係数]
    現場およびフィールド試験によりデータを取りまとめた結果、高い設計基準強度とバラツキの少ない変動係数の設定が可能となりました。

  • 4. 早期品質確認

    材齢7日を待たずして高温養正による1日強度から28日強度が推定できるため、早期に品質判断ができ、安心して工事を遂行することができる仕組みとしました。

  • 5. 事前配合試験が不要

    多くの現場と室内強度の相関データをはじめとする各種試験データにより事前配合試験を行わなくても設計基準強度や配合量の設定が可能となりました。

  • 6. スクリューウェイト貫入試験に対応

    地盤調査はボーリング調査の代わりにスクリューウェイト貫入試験の利用が可能となりました。
    ただし、土質の特性を把握するために実施工までに土質サンプリングにより設計対象層（最弱層）のpHと含水比を確認し、適正を判断します。

施工手順

スリーエスＧ工法は特殊掘削攪拌翼を専用マシン（クローラータイプ）に取り付け、掘削時は下吐出口から、引上時はロッドを逆回転させ上吐出口からスラリーを噴射させる方法により施工を行います。スラリー吐出を常に特殊掘削攪拌翼の進行方向前方に位置させることで攪拌効率を高め、改良体の品質向上を図っています。

施工管理

スリーエスＧ専用マシン・プラントの管理計により施工状況をモニタリングしながら、適正な工事が行われているかを監視します。
施工直後の未固化の改良体から設計対象層（最弱層）を対象としてメーターサンプラーを利用しサンプリングを実施し、フェノール散布および指圧試験により土塊混入状況を確認します。また初日に採取したモールドコア（高温養生1日）にて早期の強度確認を行います。

品質確認試験

スリーエスＧ工法は直接・間接的に品質を確認しています。地盤や施工条件をバロメーターとして品質のバラツキについても試験を実施し、品質を確認しています。

スリーエスＧ工法の適用範囲

低層建築物の基礎

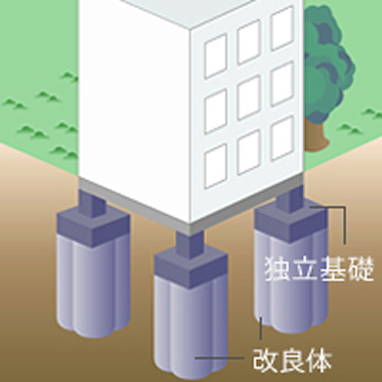

中層建築物の基礎

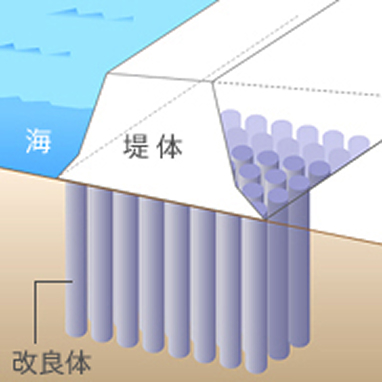

河川築堤・護岸の基礎

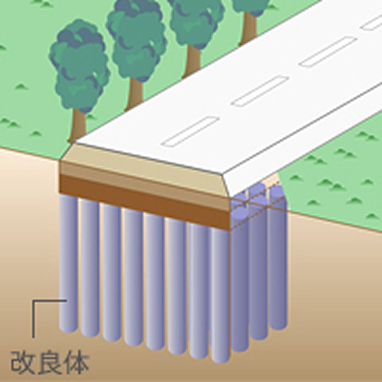

道路・盛土の沈下防止

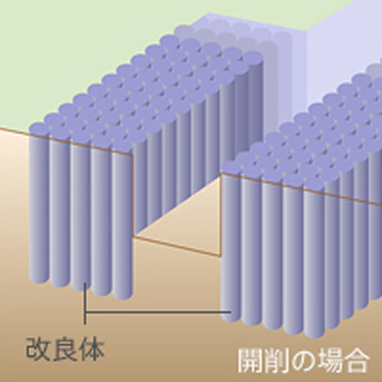

山留め・止水壁

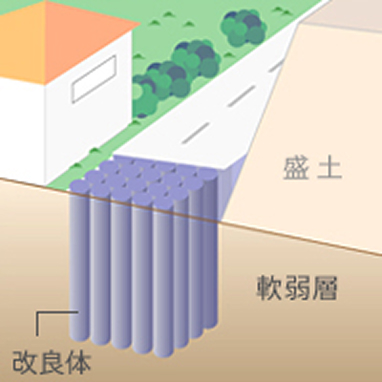

隣接構造物への影響防止

©Lille, inc.

改良形式 杭形式、ブロック形式、壁形式等の形式
適用性 建築物、擁壁および工作物などの構造物の基礎
攪拌軸数 単軸
攪拌翼枚数 4枚翼または8枚翼（掘削翼は除く）
適用地盤 砂質土、粘性土、ローム地盤
最大改良長 20.5m
コラム径 Φ400〜1,300mm
変動係数 砂質土と粘性土 25%（1サイクル施工）
ローム地盤 25%（2サイクル施工）
設計基準強度 400〜2,000kN/m²
品質管理 検査手法A（※）適用可能

※ 「改訂版 建築物のための改良地盤の設計及び品質管理指針」日本建築センター発行

スリーエスＧ-cube工法の適用範囲

[実際の用途] 戸建住宅、低層集合住宅、小規模店舗、コンビニ、看板下基礎など

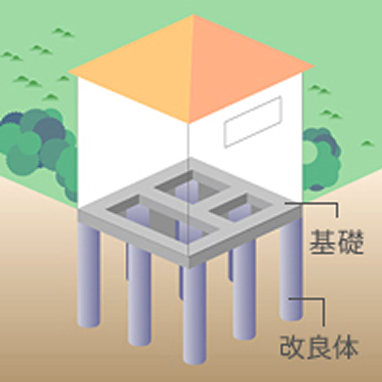

戸建住宅の基礎

地上3階以下の小規模建築物の基礎

©Lille, inc.

改良形式 杭形式、ブロック形式、壁形式等の形式
適用性 小規模建築物（※1）
攪拌軸数 単軸
攪拌翼枚数 4枚翼または8枚翼（掘削翼は除く）
適用地盤
（※2）		 砂質土、粘性土、ローム地盤
最大改良長 20.5m
コラム径 Φ400〜1,300mm
変動係数 砂質土と粘性土 25%（1サイクル施工）
ローム地盤 25%（2サイクル施工）
設計基準強度 対象土質　設計基準強度（配合1）／設計基準強度（配合2）
砂質土　1,200（kN/m²）／1,000（kN/m²）
粘性土　1,000（kN/m²）／800（kN/m²）
ローム地盤　800（kN/m²）／600（kN/m²）
設計方法 改訂版 建築物のための改良地盤の設計及び品質管理指針（日本建築センター）
または小規模建築物基礎設計指針（日本建築学会）
事前配合試験 不要（※3）
（実施する場合には配合強度係数1.7が利用可能）

[※1] 小規模建築物とは以下の全てをすべてを満たすものをいう
地上3階以下、建築高さ3m以下、軒高9m以下、延べ面積500m²以下。※擁壁は3m以下のものを対象とする。
[※2] 酸性土地盤（pH≤4）や硫酸塩を含む地盤（可溶性S04≥0.5%）農業廃棄物、一般廃棄物、転石、地中障害物などが堆積している地盤、地下水の流れが速い地盤、湧水や伏流水のある地盤は適用範囲外とするが、詳細な検討や実験を行って本工法が適用可と判断された場合は、この限りではない。
[※3] 小規模建築物を対象とし、事前配合試験を実施しない場合でも、設計対象層（最弱層）を対象にpHと含水比試験は実施工前に確認することを基本とする。
