ALKTOPⅡ工法

大切な資産と安心を支えるALKTOPⅡ工法。
国土交通大臣認定・建築技術性能証明。
支持力性能・施工性・経済性を追求した、環境に優しい工法です。

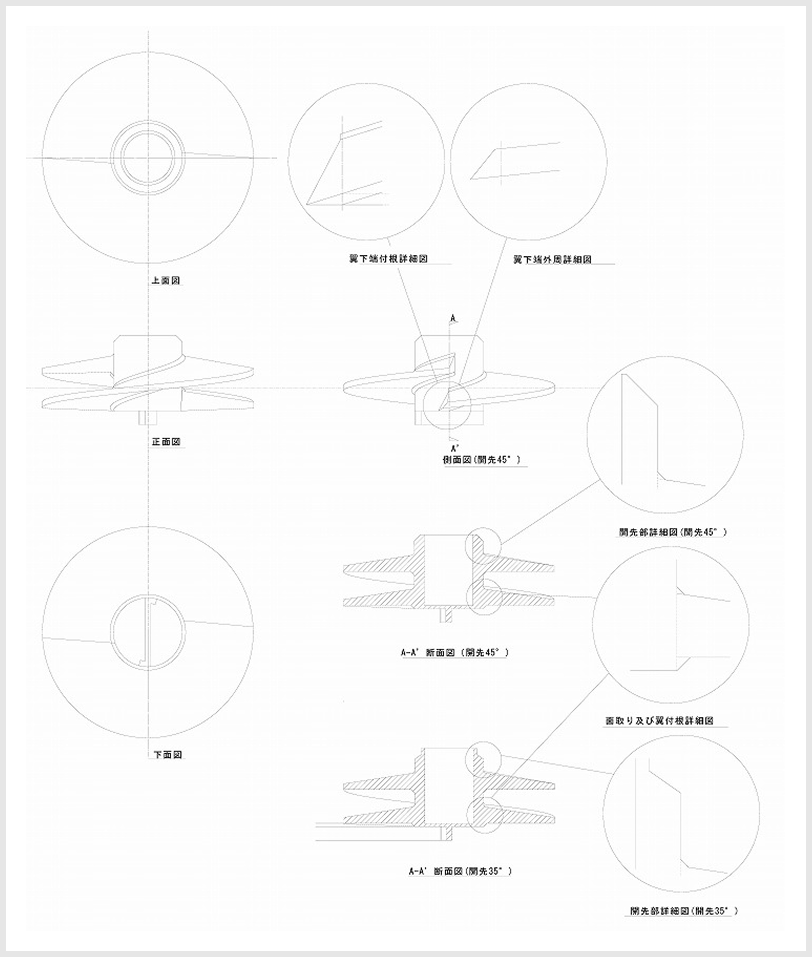

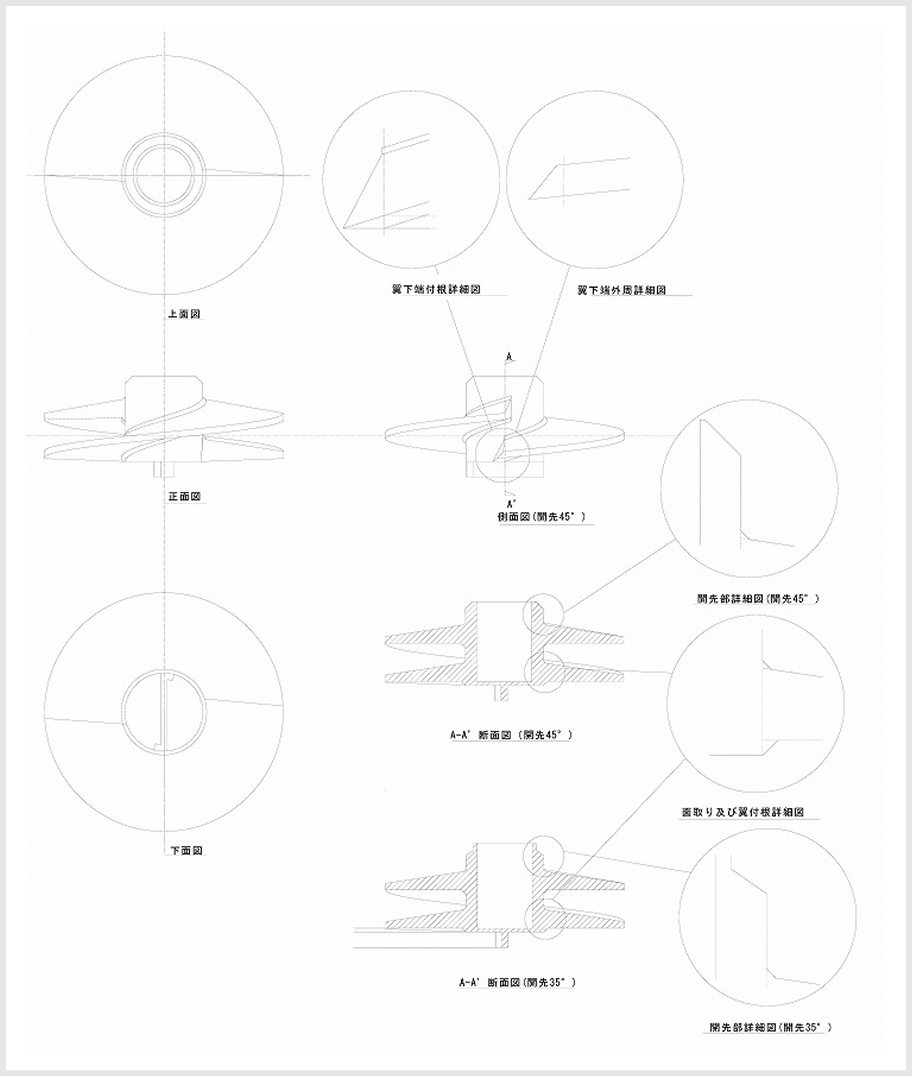

軸部鋼管の外径に対し、最大で4.5倍の先端翼を用い、先端抵抗力によって支持力を発揮します。先端翼は、一定のピッチのスパイラル状の2枚翼とすることで、地盤の乱れを抑え、安定した支持力の発揮を追求すると同時に施工時の回転トルクを抑え施工性を図りました。

①各階の延べ床面積の合計が500,000㎡以下
②鉄塔等の工作物

①地上3階以下
②高さ13m以下
③延べ面積1,500㎡以下
④高さ5m以下の擁壁および高さ13m以下の看板などの工作物

軸部：STK400・STK490・SKK400(※)・SKK490(※)・STKN400W・STKN400A・STKN400B・HU590　先端部：SCW410適合品

※軸部径267.4mm以下は適用外

軸部径 (mm)	軸部厚さ (mm)	先端部径 (mm)	国土交通大臣認定	建物技術性能証明
軸部径 (mm)	軸部厚さ (mm)	先端部径 (mm)	国土交通大臣認定	引抜き	鉛直
89.1	3.2～7.0	230	○	-	○
		270	○	-	○
		400	○	-	○
101.6	3.2～8.2	260	○	-	○
		310	○	-	○
		460	○	-	○
114.3	3.2～9.0	300	○	○	○
		350	○	○	○
		520	○	○	○
139.8	3.2～9.3	350	○	○	○
		420	○	○	○
		630	○	○	○
165.2	3.2～10.3	400	○	○	○
		450	○	○	○
		500	○	○	○
190.7	4.5～12.7	400	○	○	○
		450	○	○	○
		500	○	○	○
		580	○	○	○
216.3	4.5～15.1	450	○	○	○
		500	○	○	○
		550	○	○	○
		600	○	○	○
		650	○	○	○
267.4	4.5～20.0	500	○	○	○
		550	○	○	○
		600	○	○	○
		650	○	○	○
		700	○	○	○
		810	○	○	○
318.5	6.0～22.0	700	○	○	-
		800	○	○	-
		960	○	○	-
355.6	6.0～22.0	750	○	○	-
		850	○	○	-
		950	○	○	-
		1,070	○	○	-

軸部鋼管の周辺摩擦力と先端抵抗力によって支持力を発揮し、摩擦力を期待できる地盤条件で有効です。掘削刃は、貫入性の向上を図るために、打設時の回転力に対して剛性を高めた形状としています。
