スクリューウェイト貫入試験
(旧)スウェーデン式サウンディング試験
スクリューウェイト貫入試験とは
1. おもりを増やしていき、何kgの荷重で貫入するかを測定する
2. おもりを100kgまで増やしても貫入しない場合には、回転させ、25cm貫入するのに何回転するか測定する
3. 地表面から貫入が終了するまで、連続して測定し記録する

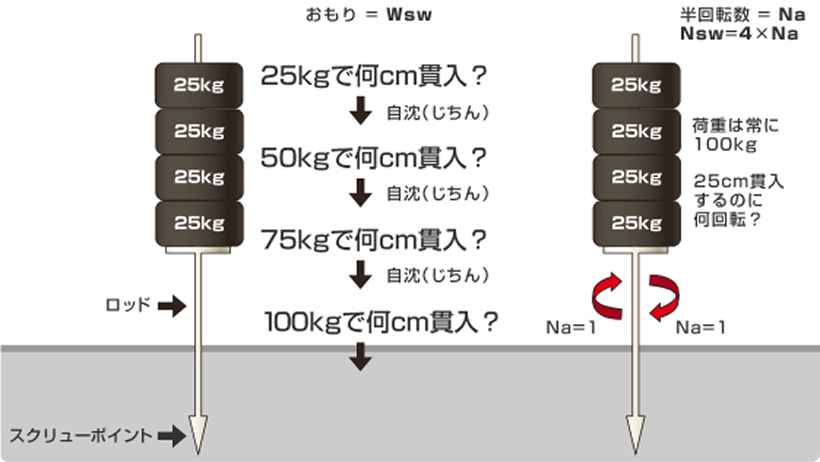

スクリューウェイト貫入試験のイメージ
大和ランテックの強み
1. 全国規模のネットワーク
2. 調査実績件数35万件以上
3. 蓄積された地盤データを活かし、経済的な基礎構造を提案
4. 自動貫入試験機を用いた、現地調査の実施
5. 調査当日速報も可能

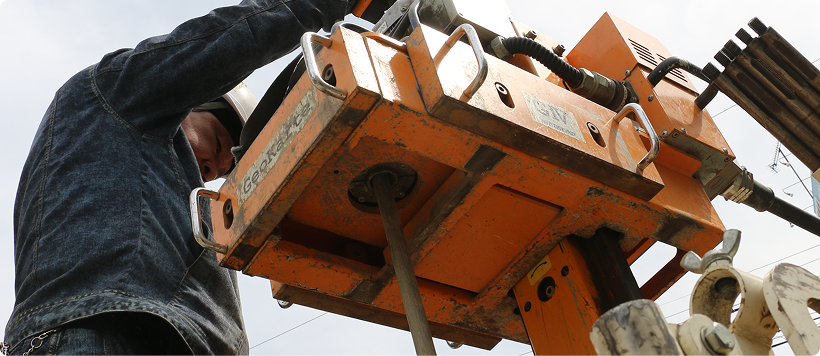

自動貫入式 ※当社標準
手動式と異なり、調査者の技能レベルに影響されない、均一な調査が可能
土の種類
1. 何kgで貫入するかを測定する
2. 100kgで貫入しない場合は、25cm貫入するのに何回転するかを測定する
3. 地表面から貫入終了するまで連続的に測定し記録する
| 粘土 | 砂 | レキ（石ころ） | 関東ローム | 盛土（もりつち） | |
| 粒の大きさ |
0.001mm～0.075mm |
0.075mm～2mm |
2mm～75mm |
赤～黄褐色の |
赤～黄褐色の |
| 特徴 |
沈下の可能性 あり |
良好地盤 液状化の可能性 あり |
良好地盤 | 良好地盤 |
沈下の可能性 あり |

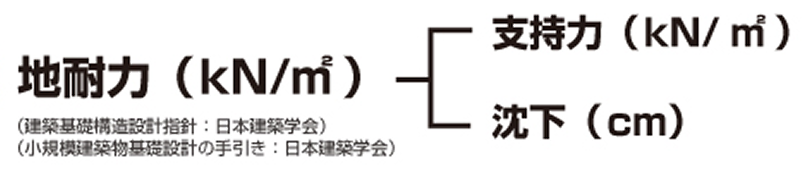

地耐力評価とは
建物を建てる土地の「地盤の強さ」を調べて、どのくらいの重さに耐えられるかを判断するための評価です。

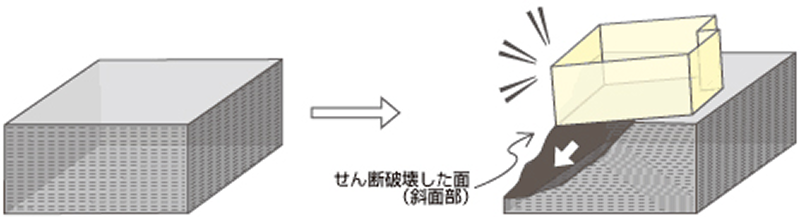

支持力とは
「支持力」とは地盤に荷重が加わったときに地盤が破壊せずに耐えることができる荷重です。
支持力を求めるための調査
1. スクリューウェイト貫入試験
2. 標準貫入試験(Ｎ値のみ)
3. 室内土質試験(三軸圧縮試験)

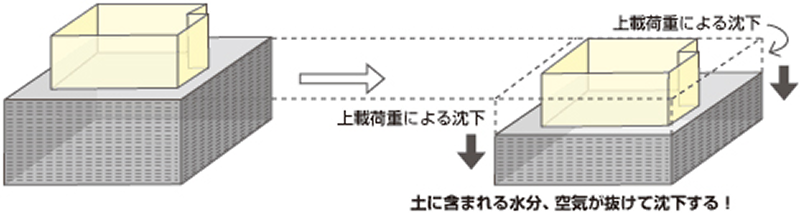

沈下とは
「沈下」とは地盤に荷重が加わったときにその重さにより、地盤の体積が変形するかどうかを評価する言葉です。
沈下を評価するための調査
室内土質試験(圧密試験)のみ
※スクリューウェイト貫入試験、標準貫入試験では推定のみ。

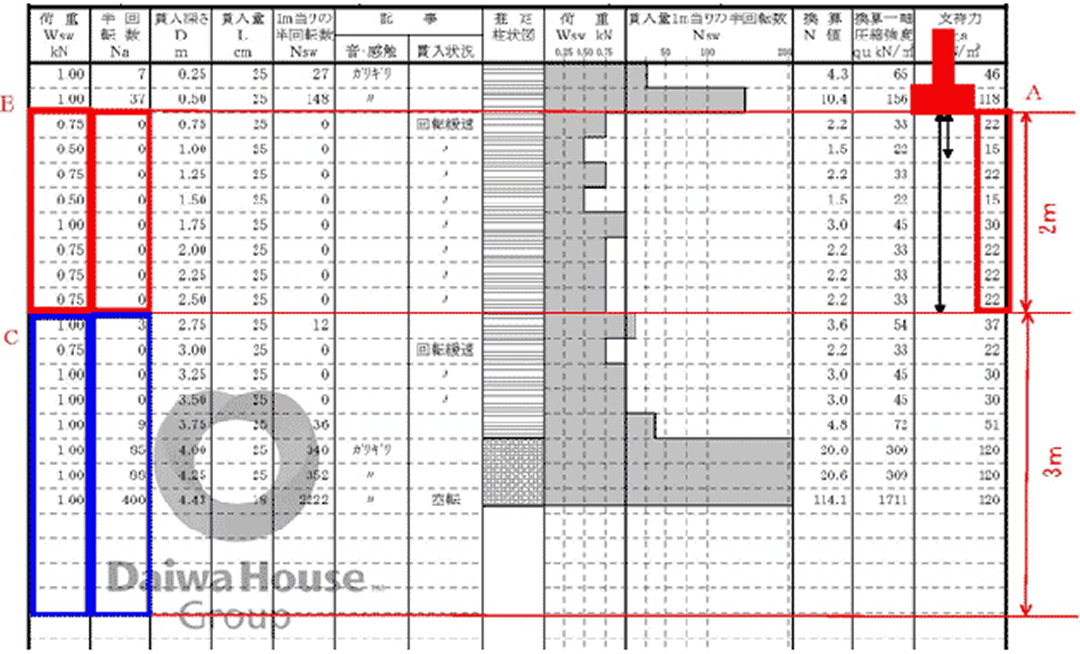

柱状図の見方
当社ではスクリューウェイト貫入試験の結果に加え、
これまでに蓄積された地盤データや各種情報を総合的に活用し地盤沈下の検討を行っています。
試験結果のみに基づく判断に比べ、より経済的で沈下リスクの少ない最適な基礎構造をご提案することが可能です。
国土交通省告示第1113号
A：支持力
基礎下2mの平均値が計画接地圧以上→OK
例／計画接地圧30kN/㎡＜21.3kN/㎡→支持力NG
B：沈下 —基礎下2ｍの範囲内
1.00kN以下の自沈層なし→OK
C：沈下 —基礎下2ｍ～5ｍの範囲内
0.50kN以下の自沈層なし→OK
沈下NGの場合は、建築物に有害な損傷、変形および沈下が生じないことを確かめなければならない
