BUSINESS 事業・技術紹介 地盤調査／試験紹介
標準貫入試験
ボーリング調査の目的
地耐力評価

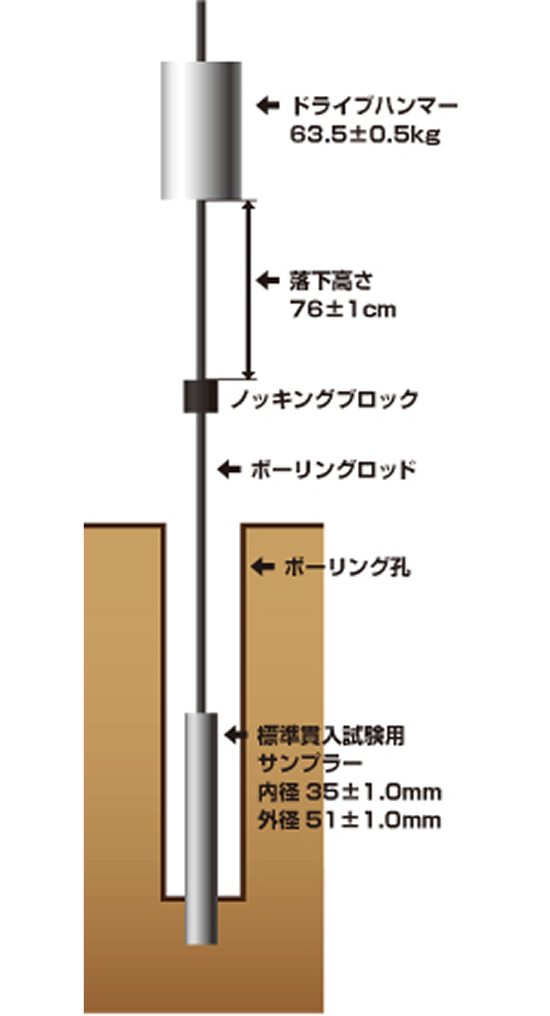

1. 標準貫入試験によるＮ値の測定
2. 土質確認
[Ｎ値]
Number(回数)の頭文字。サンプラーが30㎝貫入するのに何回落下したか
Ｎ値：地盤の硬軟を表す指標
Ｎ値の範囲：0≦Ｎ値≦60
Ｎ値の目安（小規模構造物の場合） Ｎ値＝0 自沈と呼ばれる
非常に軟らかい
Ｎ値＜3 軟らかい地盤
Ｎ値≧3 30kN/㎡は確保できる
Ｎ値≧10 硬い。小口径鋼管の支持層可能
Ｎ値≧20 硬い

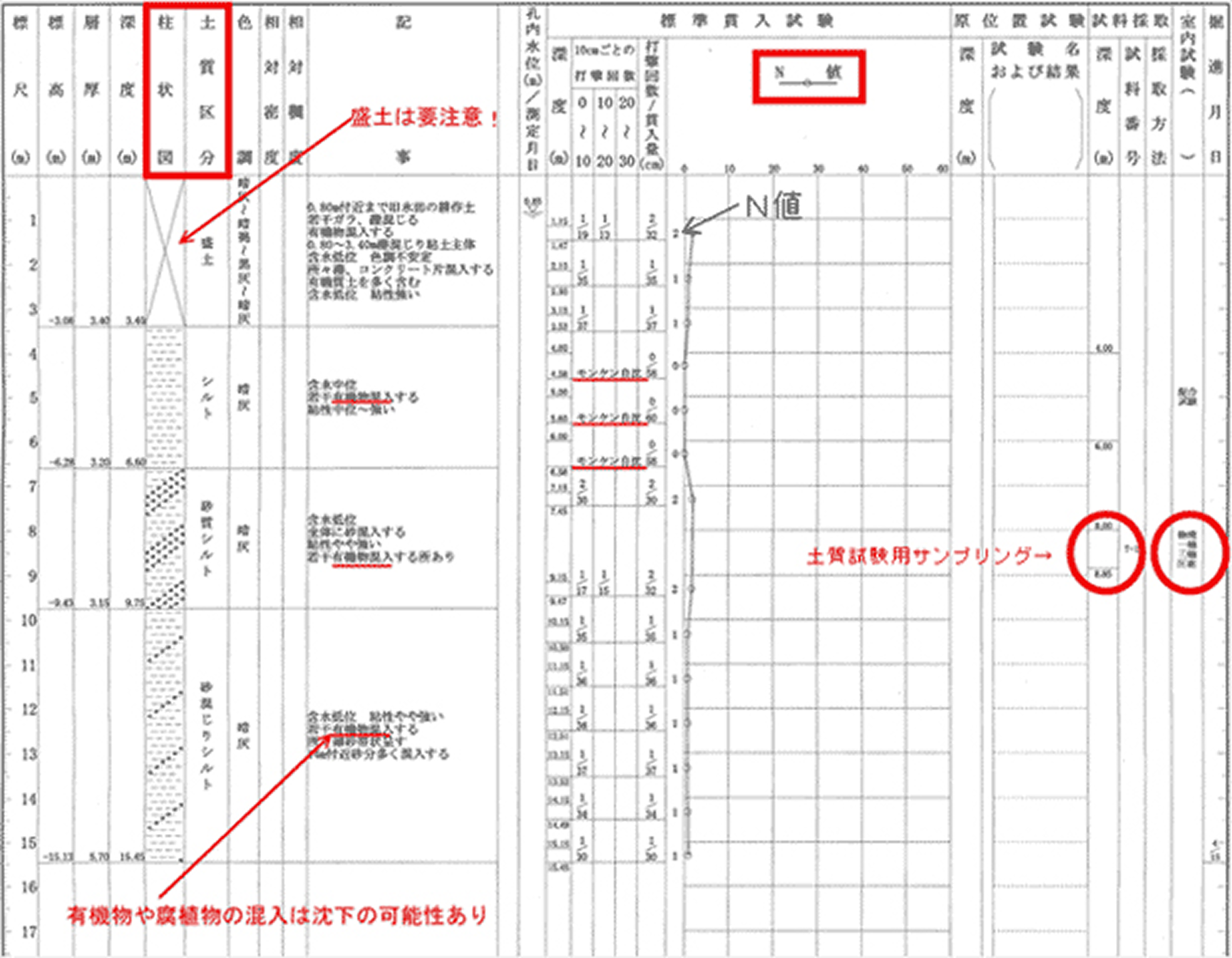

ボーリングデータの読み方
1. Ｎ値確認：Ｎ値＜3の有無
2. 土質確認：盛土の有無、腐植土の有無
3. 支持層確認：柱状改良目安 (Ｎ値≧5,層厚1ｍ)、小口径鋼管目安(Ｎ値≧10,層厚2ｍ)
注意点
- 盛土
- 層厚≧1ｍ要注意。かつ盛土後5年未満要注意。Ｎ値≧3でも沈下する
- 粘土・シルト
-
Ｎ値＜3は沈下検討必要。「腐植土」「腐植物」「有機物」の記載があれば要注意
沈下の可能性が高い、柱状改良固化不良
- 砂質土
- Ｎ値＜3は支持力不足
